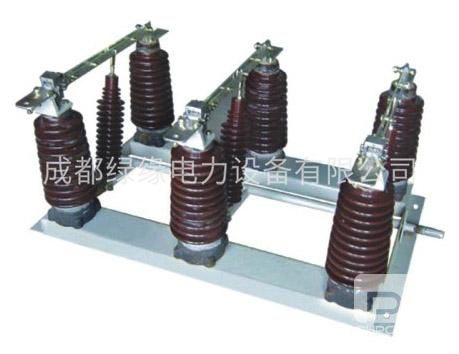

GN27-35C GN27-35CD GN27-35系列戶內高壓隔離開關
一、產品概述
GN27-35C/GN27-35CD-GN27-35戶內高壓隔離開關用于額定電壓35KV、交流50HZ的三相電力系統中，作為在有電壓而無負荷的情況下接通和轉換線路之用。
GN27-35C/GN27-35CD-GN27-35戶內高壓隔離開關配用CS6-2型手動操作機構，帶D時配用CS6-1型手動操作機構。
二、戶內高壓隔離開關使用環境
1、周圍空氣溫度：上限+40℃，下限-25℃ ；
2、海拔：≤1000m（若海拔增高，則額定絕緣水平相應提高）；
3、地震烈度：不超過8度；
4、水蒸氣壓：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa
5、安裝場所：沒有火災、易燃易爆、嚴重污穢、化學腐蝕及劇烈振動場所。
一、GN27-35C/GN27-35CDGN27-35系列戶內高壓隔離開關型號目錄：
|
GN27-35C/63OA |
|
GN27-35CD/63OA |
|
GN27-35/125OA |
|
GN27-35D/125OA |
|
GN27-35C/125OA |
|
GN27-35CD/125OA |
|
GN27-35/200OA |
|
GN27-35D/200OA |
|
GN27-35C/200OA |
|
GN27-35CD/200OA |
|
GN27-35/250OA |
|
GN27-35D/250OA |
|
GN27-35C/250OA |
|
GN27-35CD/250OA |
二、GN27-35C/GN27-35CDGN27-35系列戶內高壓隔離開關主要技術參數
|
型號 |
額定電壓（KV） |
額定電壓（KV） |
額定電流（A） |
4秒熱穩定電流（KV） |
動穩定電流（KV） |
|
GN27-35CD/630 |
35 |
40.5 |
630 |
200 |
50 |
|
GN27-35CD/1250 |
1250 |
31.5 |
80 |
||
|
GN27-35CD/2000 |
2000 |
40 |
100 |
