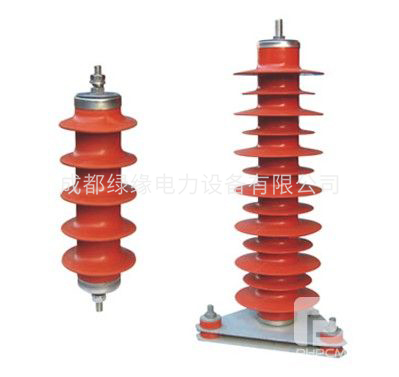

HY5WR-12.7/45 HY5WR-17/45保護電容器組型避雷器
一、產品介紹
HY5WR避雷器系列用于限制真空開關及少油開關在操作時對并聯電容器組產生的過電壓危害，保護電容組免受損害并吸收過電壓的能量。
二、HY5WR避雷器產品特點
1、體積小、重量輕，耐碰撞、運輸無碰損失，安裝靈活，特別適合在開關柜內使用；
2、特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆；
3、爬電距離大，增水性好，耐污能力強，性能穩定，減少運行維護；
4、獨特配方的氧化鋅電阻片，高容量。低泄露；
5、實配直流參考電壓、方波流通容量和大電流耐受能力都高于國家標準。
HY5WR避雷器其采用了非線性伏-安特性十分優異的氧氣鋅電阻片，故而避雷器的徒坡，雷電波，操作波下的保護特性均比傳統的碳化硅避雷器有了極大的改善。特別是氧化鋅 電阻片具有良好的徒坡響應特性，對陡坡電壓無遲延，操作殘壓低，沒有放電分散性等優點。從而克服了 碳化硅避雷器所固有的因陡坡放電遲延而引起的陡坡放電電壓高，操作波放電分散性大而導致操作波放電 電壓高等缺點，使得陡坡，操作波下的保護裕度大大地提高，而且在絕緣配合方面，能夠作到陡坡，雷電 波，操作波的保護裕度接近一致，從而對電力設備提供******的保護，進而提高了保護的可靠性。
三、HY5WR避雷器使用環境
（1）、環境溫度為-40℃~+40℃；
（2）、海拔高度不超過 2000m；
（3）、電源頻率為 48Hz~62Hz；
（4）、******風速不超過 35m/s；
（5）、地震裂度7度及以下地區。
（6）、長期施加的電壓不超過其最高持續運行電壓。
HY5WR-12.7/45、HY5WR-17/45保護電容器組型避雷器產品參數：
| 使用場所 | 系統電壓 （KV）有效值(KV) | 避雷器型號 | 避雷器額定電壓（KV） 有效值 (KV) | 無間隙避雷器 | 殘壓峰值（KV）（不大于） | ||||
| 避雷器持續運行電壓（KV）有效值 | 直流lmA參考電壓（KV） | 0.75倍直流lmA電壓下******泄漏 | ******電導電流（μA） | 30/60操作沖擊電流下8/20 | 1/4陡坡沖擊電流 | ||||
| 電容型 | 3 | HY5WR-3.8/13.5 | 3.8 | 2.0 | 7.2 | 50 | 13.5
| 10.5
| - |
| HY5WR-5/13.5 | 5 | 4.0 | 7.2 | 50 | - | ||||
| 6 | HY5WR-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | 2.7 | 21.1 | - | |
| HY5WR-10/27 | 10 | 8.0 | 14.4 | 50 | - | ||||
| 10 | HY5WR-12.7/45 | 12.7 | 6.6 | 24 | 50 | 46 | 35 | - | |
| HY5WR-17/45 | 17 | 13.6 | 24 | 50 | - | ||||
| 35 | HY5WR-51/134 | 51 | 40.8 | 73 | 50 | 134
| 105
| - | |
| HY5WR-42/134 | 42 | 23.4 | 73 | 50 | - | ||||
| 全絕緣型 | HY5WR-51/134Q | 51 | 40.8 | 73 | 50 | 134 | 105 | - | |
| HY5WR-42/134Q | 42 | 23.4 | 73 | 50 | |||||
| 計數型 | HY5WR-51/134-J | 51 | 40.8 | 73 | 50 | ||||
| HY5WR-42/134-J | 42 | 23.4 | 73 | 50 | |||||
