  一、產品概述

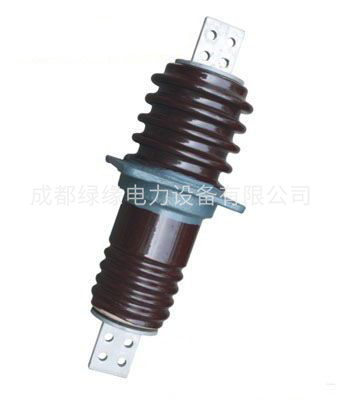

CLB-20KV戶內鋁排陶瓷穿墻套管（以下簡稱套管）適用于額定電壓（10~35KV），頻率（15~60Hz）的三相交流系統電站和變電所配電裝置上，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。

二、使用條件
A、戶內套管
    1、環境溫度不高于+40℃，不低于-40℃；
    2、海拔高度不超過1000m；
    3、相對濕度月平均值不大于90%；
    4、周圍空氣應不受腐蝕性或可燃?xì)怏w、 水蒸氣等明顯污穢；
    5、無經常性劇烈振動；
B、戶外套管
    1、環境溫度不高于+40℃，不低于-40℃；
    2、海拔不超過1000m；
    3、風速不超過34m/s；
    4、 產品的使用環境的空氣污穢程度，按GB/T5582分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
    5、無經常性的劇烈振動

二、產品特點
    套管由瓷件、金屬件、安裝法蘭和導電排（桿）等組成 。

三、用途及分類
    穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供電線穿過接地隔板、墻體或電器設備外殼，支持導電部分使之對地或外殼絕緣。
    穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、鋁導體穿墻瓷套管和鋁導導體穿墻瓷套管。
    當鋁導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備壽命，故應采用鋁過渡接頭，但又給現場施工帶來麻煩，采用銅鋁導體瓷套管則可解決上述問題。
     戶內。戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
     穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

四、安裝使用說明
   1、穿墻瓷套管適用于工頻交流額定電壓40.5kv以下，安裝電周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
    2、戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
    3、穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
     4、安裝母線穿墻套管的墻孔應按其法蘭加強筋******尺寸開孔。

CLB-20KV戶內鋁排陶瓷穿墻套管型號參數：
