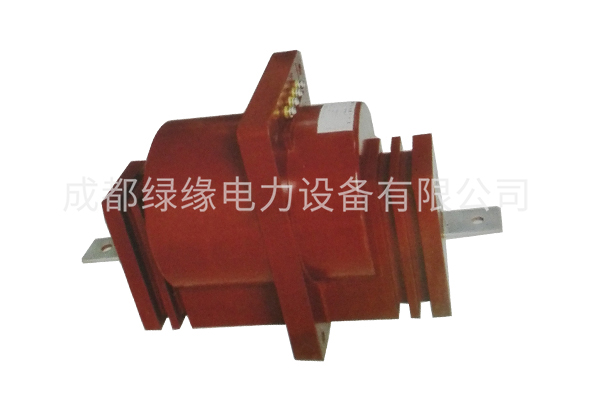

LFZB8-10B2 LFZBJ8-10WB2電流互感器
一、 產品概述
LFZB8-10B2 LFZBJ8-10WB2電流互感器為環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
本型電流互感器為全封閉穿墻式結構，該產品體積小，安裝方便，是取代LA-10、LAJ-10、LFZ-10的新一代產品。
三、技術參數
1 LFZB8-10B2,LFZBJ8-10WB2電流互感器額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
LFZB8-10B2 LFZBJ8-10WB2電流互感器技術參數：
| 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 額定短時熱電流 (kA) | 額定動穩定電流 (kA) | ||||||||||||
| 0.2S | 0.2 | 0.5S | 0.5 | 10P10 | ||||||||||||
| 20 | 0.2S/10P10 | 10 | 10 | 10 | 15 | 15 | 2 | 5 | ||||||||
| 30 | 3 | 7.5 | ||||||||||||||
| 40 | 4 | 10 | ||||||||||||||
| 50 | 6 | 15 | ||||||||||||||
| 75 | 8 | 20 | ||||||||||||||
| 100 | 12 | 30 | ||||||||||||||
| 150 | 15 | 37.5 | ||||||||||||||
| 200 | 20 | 50 | ||||||||||||||
| 300 | 32 | 80 | ||||||||||||||
| 400 | 36 | |||||||||||||||
| 500、600 | 20 | 63 | 150 | |||||||||||||
| 750、800 | 80 | 200 | ||||||||||||||
| 1000 | 100 | 250 | ||||||||||||||
| 1200 | ||||||||||||||||
| 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 額定短時熱電流 (kA) | 額定動穩定電流 (kA) | ||||||||||||
| 0.2S | 0.5S | 0.5 | 5P15 | 5P20 | ||||||||||||
| 10 | 0.2(S)/5P | 10 | 10 | 15 | 15 | 10 | 1.44 | 3.6 | ||||||||
| 15 | 1.5 | 3.75 | ||||||||||||||
| 20 | 2 | 5 | ||||||||||||||
| 25、30 | 3 | 7.5 | ||||||||||||||
| 40 | 5 | 12.5 | ||||||||||||||
| 50 | 8.1 | 20.2 | ||||||||||||||
| 75 | 10 | 25 | ||||||||||||||
| 100 | 16 | 40 | ||||||||||||||
| 150 | 20 | 50 | ||||||||||||||
| 200、250 | 31.5 | 78 | ||||||||||||||
| 300、400 | 40 | 100 | ||||||||||||||
| 500、600 | 63 | 150 | ||||||||||||||
| 750、800 | 80 | 200 | ||||||||||||||
| 1000 | 100 | 250 | ||||||||||||||
| 1200 | ||||||||||||||||
