110KV高壓聲光驗電器
一、產品簡介

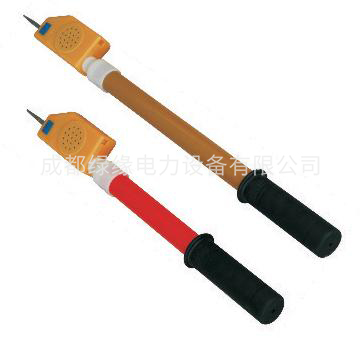

高壓聲光驗電器
額定使用電壓：110KV；有效絕緣長度：2000mm；啟動電壓：25KV。
二、特點用途
1、檢測高壓交流線路和設備上是否有工頻電壓。
2、聲光報警，雙重顯示，確保工作安全。
3、雨天、霧天不可以使用。
4、驗電器應存放在干燥、通風無腐蝕的場所。
三、主要技術指標
1、高壓聲光驗電器使用環境溫度為-25℃~55℃；相對溫度為20%~96%,使用場合為戶外良好天氣。
2、指示器工作電源為4節SR44（AG13）紐扣電池，靜態電流≤10μA，側電壽命≥5000次聲光訊號指示。
強度：報警發聲指示強度（1mrh70db，25m處可聞），超亮紅色閃光指示強度（紅色閃光，15m處直接光照可見）。
3、驗電器始終處于備用狀態，當電池降低不足時，指示器聲光訊號微弱，即應更換電池。
4、驗電器接觸電極上突然接觸電壓時起至指示器清晰指示之間的延遲時間（即響應時間）≤1s，返回系數≥0.95
5、驗電器具有很高的抗干擾性能，防短接能力、防電火花性和辨別直流高壓性能（對直流無反應只是接觸時短促響一聲）。
自檢測功能：本驗電器電路處于連續監控狀態，只要一按自檢測按鈕，如聲光序號正常，就具有全電路自檢測功能，即證明驗電器指示器處于正常監控狀態可進行驗電操作。
110KV高壓聲光驗電器技術參數：
| 試驗項目 | 單位 | 電壓等級 試驗參數 | ||||||
| 3KV | 6KV | 10KV | 35KV | 110KV | 220KV | 500KV | ||
| 啟動電壓 | kv | ＜0.7 | ＜1.5 | ＜2.5 | ＜8 | ＜25 | ＜40 | ＜60 |
| 驗電響應距離 | mm | ＜5 | ＜5 | ＜10 | ＜15 | ＜60 | ＜100 | ＜500 |
| 泄漏電流 | μA | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 |
| 驗電聲響強度 | dB | ＞75 | ＞75 | ＞75 | ＞75 | ＞75 | ＞75 | ＞75 |
| 直流電壓試驗 | kv | 3 | 6 | 10 | 35 | 110 | 220 | 500 |
| 驗電光強度 | 1× | 53600 | 53600 | 53600 | 53600 | 53600 | 53600 | 53600 |
| 抗電弧試驗 | kv | 3.6 | 7.2 | 12 | 42 | 130 | 260 | 600 |
| 防短路試驗 | kv | 3.6 | 7.2 | 12 | 42 | 88 | 176 | 400 |
| 工頻耐壓試驗 | kv | 40 | 40 | 40 | 150 | 250 | 450 | 640 |
| 溫度試驗 | ℃ | -30+45 | -30+45 | -30+45 | -30+45 | -30+45 | -30+45 | -30+45 |
| 濕度試驗 | % | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| 壽命試驗 | 次 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| 自由跌落 | 次 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 沖擊試驗 | 次 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
