手拉葫蘆
產品簡介

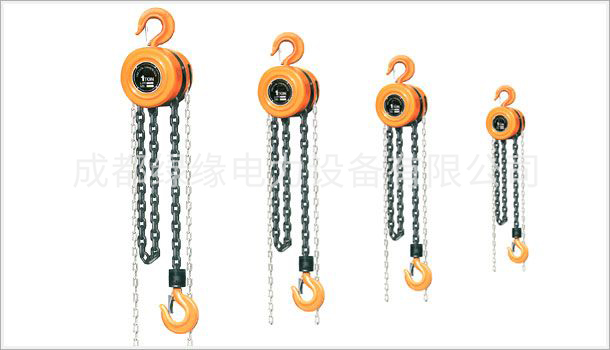

HSZ型手拉葫蘆是一種使用簡單、攜帶方便的手動起重機械，也稱＂環鏈葫蘆＂或＂倒鏈＂。HSZ型的手拉葫蘆，它既繼承了傳統葫蘆之優點，又具有結構新穎、簡潔、外形美觀等特點，尤其是集H S型手拉葫蘆外墻板與銘牌罩殼功能于一體的外墻板罩殼，剛性好、強度高、結構緊湊、抗碰撞能力增強，可有效地保護內部零件。它適用于小型設備和貨物的短距離吊運，起重量******100T。手拉葫蘆的外殼材質是優質合金鋼，堅固耐磨，安全性能高.適用于工廠、礦山、建筑工地、農業生產以及碼頭、船塢、倉庫等，用作安裝機器、起吊貨物和裝卸車輛，尤其對露天及無電源作業更顯其重要功用。此系列手拉葫蘆可與各型手拉單軌行車配套使用，組成手拉起重運輸小車,配用于單軌架空運輸或懸臂式起重機上。
蜀越電氣生產的HSZ型手拉葫蘆 HSZ-V型手拉葫蘆 為經改良的老產品，結構更趨合理，體積小，重量輕，貼近市場所需，一直暢銷國內外市場。產品心臟—高速同步齒輪，采用國標優質合金鋼精工制作，性能更穩定，耐久性能增加1倍，明顯感到手拉力輕。
HSZ-V系列手拉葫蘆在結構設計與使用性能上具有五大特點：
使用安全，維護簡便
機械效率高，手拉力小
自重輕，攜帶方便
外形美觀，尺寸小
經久耐用
手拉葫蘆產品參數：
| 額定載荷T | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 7.5 | 10 | 20 | |
| 標準提升高度m | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 試驗載荷KN | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 62.5 | 94 | 125 | 250 | |
| 額定手扳力N | 231 |
| 320 | 320 | 360 | 414 | 420 | 420 | 420×2 | |
| 起重鏈行數 | 1 | 309 | 1 | 1 | 2 | 2 | 3 | 4 | 8 | |
| 起重鏈直徑mm | 5 | 1 | 7.1 | 8 | 7.1 | 9 | 10 | 10 | 10 | |
| 主要尺寸mm | A | 115 | 6 | 148 | 152 | 148 | 181 | 181 | 181 | 192 |
| B | 136 | 143 | 182 | 198 | 182 | 266 | 365 | 365 | 630 | |
| C | 270 | 156 | 399 | 414 | 465 | 636 | 798 | 798 | 890 | |
| D | 25 | 317 | 34 | 36 | 38 | 48 | 57 | 57 | 84 | |
| 凈重kg | 7 | 27 | 17 | 18 | 22 | 40 | 52 | 70 | 162 | |
| 起重高度每增加1m增加重量kg | 1.5 | 10.5 | 2.1 | 2.3 | 4.2 | 4.6 | 7.3 | 9.8 | 19.6 | |
