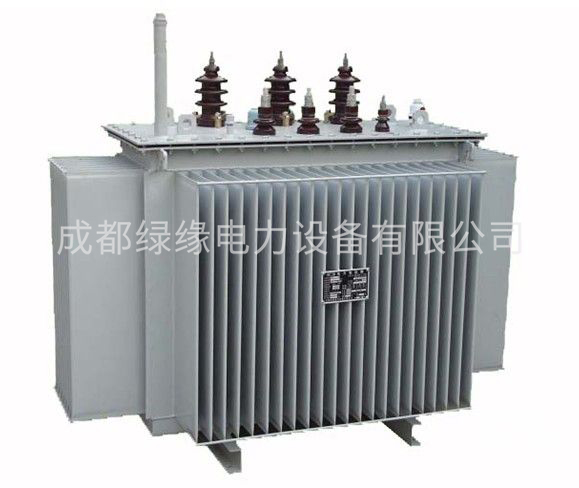

10KV級S9-10KVA-6300KVA油浸式變壓器
一、產品介紹
10KV級S9-10KVA-6300KVA油浸式變壓器高壓繞組全部采用多層圓筒式結構，改善了繞組的沖擊分布。容量在630~6300kvA范圍內的低壓繞組采用筒式或螺旋式結構，機械強度高，安匝分布平衡，產品的抗短路能力好。
器身追加了定位結構，使之在運輸過程中不產生位移，同時所有緊固件加裝扣緊螺母，確保產品在長期運行過程中緊固件不松動，滿足了不吊芯的要求。變壓器采用波紋油箱，取消了儲油柜，箱蓋與箱沿完全焊死或用螺栓緊固，延長了變壓器油的使用壽命。
產品表面經去油、去繡、磷化處理后噴涂底漆、面漆，可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求。
精選組件，采用了全密封變壓器油箱，按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等，確保變壓器安全運行。該系列產品外形美觀，體積小，能減少安裝占地面積，是理想的免維護優質產品。
二、正常使用條件
海拔不超過1000m，
環境溫度：最高日平均氣溫+40℃；
最高年平均氣溫+20℃；
戶外最低溫度-25℃。
特殊使用條件：
海拔超過1000m，
環境溫度：最高氣溫+45℃；最低氣溫-45℃；
三、產品優點
1 、變壓器油絕緣性能好、導熱性能好,同時變壓器油廉價。
2、能夠解決變壓器大容量散熱問題和高電壓絕緣問題。
四、缺點
1、 變壓器油具有可燃性,當遇到火焰時可能會燃燒、爆炸
2、 變壓器油對人體有害
3 、變壓器油需定期檢查
4 、油浸式變壓器抗短路能力差
5、 油浸式變壓器密封性能不良且宜老化,在運行場所滲漏油嚴重,影響設備安全運行,同時影響環境
6、 油浸式變壓器絕緣等級低,按A級絕緣設計、制造
一、10KV級S9-10KVA-6300KVA油浸式變壓器型號表
| S9-10KVA 10/0.4 | S9-630KVA 10/6.3 |
| S9-20KVA 10/0.4 | S9-800KVA 10/6.3 |
| S9-30KVA 10/0.4 | S9-1000KVA 10/6.3 |
| S9-40KVA 10/0.4 | S9-1250KVA 10/6.3 |
| S9-50KVA 10/0.4 | S9-1600KVA 10/6.3 |
| S9-80KVA 10/0.4 | S9-2500KVA 10/6.3 |
| S9-100KVA 10/0.4 | S9-3150KVA 10/6.3 |
| S9-125KVA 10/0.4 | S9-4000KVA 10/6.3 |
| S9-160KVA 10/0.4 | S9-5000KVA 10/6.3 |
| S9-200KVA 10/0.4 | S9-6300KVA 10/6.3 |
| S9-250KVA 10/0.4 |
|
| S9-315KVA 10/0.4 |
|
| S9-400KVA 10/0.4 |
|
| S9-500KVA 10/0.4 |
|
| S9-630KVA 10/0.4 |
|
| S9-800KVA 10/0.4 |
|
| S9-1000KVA 10/0.4 |
|
| S9-1250KVA 10/0.4 |
|
| S9-1600KVA 10/0.4 |
|
| S9-2500KVA 10/0.4 |
|
二、10KV級S9-10KVA-6300KVA油浸式變壓器技術參數：
| 額定 | 電壓組合 | 連接組 | 空載損耗 | 負載損耗 | 短路阻抗 | 空載電流 | 重量（kg） | 外形尺寸（mm） | 軌距（mm） | ||||
| 高壓 | 分接 | 低壓 | 器身重 | 油重 | 總重 | 長×寬×高 | |||||||
| 30 |
6 6.3 10 10.5 11 |
±5% |
0.4 | Yyn0 | 130 | 600/630 |
4.0 | 2.3 | 165 | 60 | 280 | 700*555*810 | 400*400 |
| 50 | 170 | 870/910 | 2.0 | 200 | 90 | 385 | 780*630*900 | 400*400 | |||||
| 63 | 200 | 1040/1090 | 1.9 | 230 | 100 | 420 | 800*660*920 | 400*400 | |||||
| 80 | 250 | 1250/1310 | 1.9 | 280 | 115 | 495 | 825*660*930 | 400*450 | |||||
| 100 | 290 | 1500/1580 | 1.8 | 310 | 130 | 565 | 835*730*970 | 400*450 | |||||
| 125 | 340 | 1800/1890 | 1.7 | 350 | 150 | 640 | 860*780*990 | 150*550 | |||||
| 160 | 400 | 2200/2310 | 1.6 | 410 | 165 | 740 | 890*840*1010 | 550*550 | |||||
| 200 | 480 | 2600/2730 | 1.5 | 490 | 170 | 910 | 1200*770*1020 | 550*550 | |||||
| 250 | 560 | 3050/3200 | 1.4 | 570 | 190 | 990 | 1270*830*1080 | 550*550 | |||||
| 315 | 690 | 3650/3830 | 1.4 | 670 | 230 | 1220 | 1420*960*1110 | 550*550 | |||||
| 400 | 800 | 4300/4520 | 1.3 | 800 | 250 | 1430 | 1420*960*1170 | 660*660 | |||||
| 500 | 960 | 5150/5410 | 1.2 | 940 | 290 | 1670 | 1500*1010*1230 | 660*660 | |||||
| 630 | 1200 | 6200 | 4.5 | 1.1 | 1100 | 350 | 1940 | 1650*1140*1300 | 660*660 | ||||
| 800 | 1400 | 7500 | 1.0 | 1370 | 385 | 2190 | 1750*1200*1350 | 820*820 | |||||
| 1000 | 1700 | 10300 | 1.0 | 1520 | 471 | 2780 | 1780*1260*1450 | 820*820 | |||||
| 1250 | 1950 | 12000 | 0.9 | 1820 | 520 | 3340 | 1860*1300*1550 | 820*820 | |||||
| 1600 | 2400 | 14500 | 0.8 | 2150 | 660 | 3790 | 1940*1360*1600 | 820*820 | |||||
| 2000 | 2520 | 17820 | 0.8 | 2310 | 813 | 4380 | 2000*1350*1900 | 820*820 | |||||
| 2500 | 2970 | 20700 | 0.8 | 2730 | 1157 | 5135 | 2050*1500*1920 | 820*820 | |||||
