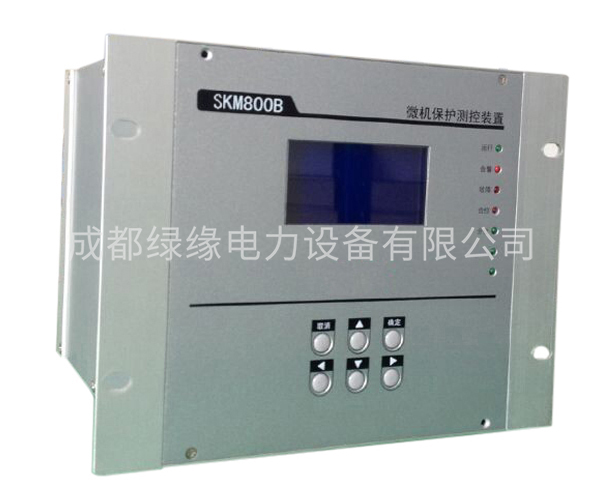

SKM800B-LBT線路備投保護裝置
一、適用范圍
SKM800B系列微機保護裝置適用于110KV及以下電力網絡、開閉所、工礦企業等各種應用領域，該產品從變電站整體出發，綜合考慮了保護、控制、信號、監測、通訊、防誤、事件記錄、故障錄波等多種功能，須用工業級進口貼裝無件、在測量精度、穩定性、安全可靠性、電磁兼容性以及抗干擾性等電氣特新方面具有大幅度改進。
二、主要功能
1保護功能
過流加速保護，及手合遙合于故障時加速跳閘；、
三段式電壓閉鎖電流方向保護
零序過電流保護
過壓保護
低壓保護
低頻減載（可投退低壓、滑差閉鎖）
PT斷線檢測及閉鎖低壓及方向保護元件
三相一次重合閘（檢同期、檢無壓）
進線備自投投退功能
聯切負荷
聯切電容器
兩端母線PT告警
2測控功能
母線電壓、線路電流、備投對側電壓、有功、無功功率因素、頻率
14路開關量輸入（交直流通用）
控制回路監視及斷線告警
斷路器手動及遙控分合閘操作（可以內帶防跳閉鎖繼電器）
外部閉鎖備自投的開出
CAN/RS485通訊接口
通訊協議及故障錄波（選配）
以太網接口
三、技術參數
1 額定數據
額定直流工作電源及操作電源：220V/110V（訂貨時注明）允許偏差：-20%~+15%。
額定交流電壓：UN=100/3V，100V
交流二次額定電流：IN=5A或1A
額定功率FN=50Hz、50Hz
斷路器操作回路跳、合閘自保持電流（DC）：0.5A~4A
過載能力：裝置經過過載電流/電壓后，絕緣性能不降低
交流電壓回路：長期運行1.2N; 10S 1.4UN
交流電流回路：長期運行2IN; 10S 10IN; 1S 40IN
SKM800B-LBT線路備投保護裝置具體詳情請咨詢我們客服人員熱線電話：028-68538156 87703039
