行車瓷瓶
一、產品概述
行車瓷瓶用于電車線路和吊車滑觸線上，作絕緣及固定導電部分用。其安裝使用地點的周圍環境溫度為-40℃~+40℃，海拔不超過1000m。

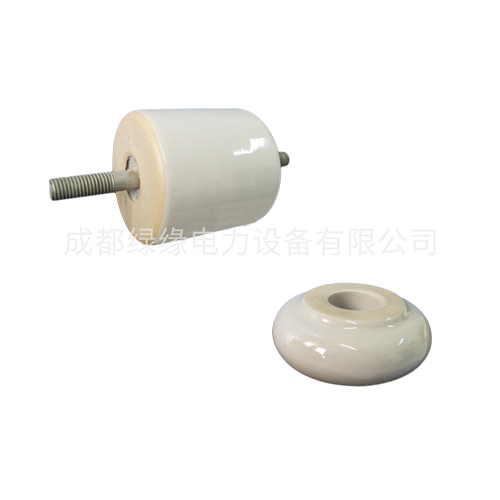

絕緣子按結構型式分為懸掛式和瓷環式，懸掛式絕緣子在使用時還要膠裝不同形式的附件。
二、 技術標準
JB/T 10585.4-2006 《低壓電力線路絕緣子 第4部分：電車線路用絕緣子》
三、型號說明
W--電車線路用絕緣子；
X--懸掛式；
H--瓷環式；
“－”后數字為順序號。
行車瓷瓶型號參數：
| 產品 型號 | 圖 號 | 主要尺寸 mm | 機械破壞負荷 不小于 kN | 工頻電壓 不小于kV | 重量 kg | |||||||
| H | h1 | h2 | D | d1 | d2 | 拉伸 | 彎曲 | 干閃 | 濕閃 | |||
| WX-01 | 1 | 75 | 30 | 30 | 75 | 27 | 27 | 5 | 2 | 30 | 10 | 0.9 |
| WX-02 | 2 | 75 | 30 | 30 | 115 | 27 | 27 | 5 | 2 | 35 | 13 | 1.0 |
| WH-01 | 3 | 25 | - | - | 65 | - | 23 | - | - | - | - | 0.32 |
| WH-02 | 3 | 32 | - | - | 90 | - | 28 | - | - | - | - | 0.50 |
