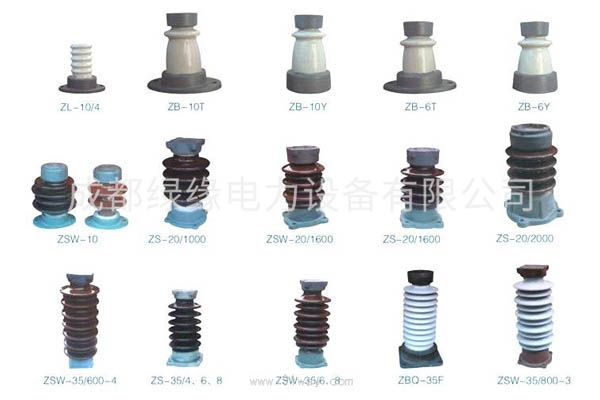

戶內瓷瓶支柱絕緣子
一、概述
戶內支柱絕緣子用于額定電壓6~35kV戶內電站，變電所配電裝置及電器設備，用以絕緣和固定導電部分。
絕緣子適用于周圍環境溫度為-40℃~+40℃，安裝地點海拔高度普通型不超過1000m，高原型不超過4000m。
二、結構簡介
絕緣子由瓷件和上、下金屬附件用膠合劑膠裝而成。瓷件端面與金屬附件膠裝接觸部位墊有彈性襯墊，瓷件膠裝部位分別采用上砂、滾花、挖槽等結構，以保證機械強度、防止松動、扭轉。瓷件表面均勻上白釉，金屬附件表面涂灰磁漆。 絕緣子瓷件主體結構有空腔隔板（可擊穿式）結構和實心（不可擊穿式）結構兩種。聯合膠裝支柱絕緣子一般屬實心不可擊穿式結構。后一種結構比前一種結構提高了安全可靠性，減少了維護測試工作量
三、型號說明
Z——戶內外膠裝支柱絕緣子；
Z——戶內內膠裝支柱絕緣子；
Z——戶內聯合膠裝支柱絕緣子；
對于外膠裝支柱絕緣子，破折號前字母L表示多棱式，字母A、B、D表示機械破壞負荷分別為3.75，7. 5，20kN。字母后分?jǐn)?shù)，分子表示額定電壓千伏數，分母為機械破壞負荷kN數。
N——內膠裝上下附件為單螺孔者；
Y——外膠裝和聯合膠裝下附件為圓形者；
T——外膠裝下附件為橢圓形者；
F——外膠裝下附件為方形者；
G——高原型（老產品為GY）
戶內瓷瓶支柱絕緣子型號參數：
| 額定電壓kv | 工頻電壓、千伏（有效值）不小于kv | 全被沖擊耐受電壓千伏（幅值）不小于kv | |
| 干耐受 | 擊穿 | ||
| 6 | 36 | 58 | 60 |
| 10 | 47 | 75 | 80 |
| 20 | 68 | 119 | 125 |
| 35 | 100 | 175 | 185 |
| 型號 | 主要尺寸mm | 重量kg | |||||||||||||
| H | D | h1 | h2 | h3 | h4 | h5 | d1 | d2/b | d3 | d4 | d5 | a1 | a2 | ||
| ZA-6Y | 165 | 86 | 27 | 36 | 6 | 13 | 20 | 62 | 106 | 2-M6 | M10 | M12 | 36 | - | 2.1 |
| ZA-6T | 165 | 86 | 27 | 36 | 6 | 13 | 10 | 62 | 110 | 2-M6 | M10 | 2-Φ12 | 36 | 135 | 2.3 |
| ZB-6Y | 185 | 106 | 38 | 48 | 7 | 18 | 22 | 82 | 129 | 2-M10 | M16 | M16 | 46 | - | 4.2 |
| ZB-6T | 185 | 106 | 38 | 46 | 7 | 18 | 12 | 82 | 140 | 2-M10 | M16 | 2-Φ15 | 46 | 175 | 4.9 |
| ZA-10Y | 190 | 86 | 27 | 36 | 6 | 13 | 20 | 66 | 110 | 2-M6 | M10 | M12 | 36 | - | 2.25 |
| ZA-10T | 190 | 86 | 27 | 36 | 6 | 13 | 10 | 62 | 110 | 2-M6 | M10 | 2-Φ12 | 36 | 135 | 2.5 |
| ZB-10Y | 215 | 106 | 38 | 48 | 7 | 18 | 22 | 82 | 129 | 2-M10 | M16 | M16 | 46 | - | 4.6 |
| ZB-10T | 215 | 106 | 38 | 46 | 7 | 18 | 12 | 82 | 140 | 2-M10 | M16 | 2-Φ15 | 46 | 175 | 5.24 |
| ZLD-10F | 215 | 110 | 46 | 65 | 14 | 22 | 18 | 160 | 160 | 4-M12 | M16 | 4-Φ15 | 76 | 125 | 9.5 |
| 10kv/3.75kN | 190 | 110 | 27 | 36 | 6 | 13 | 20 | 66 | 110 | 2-M6 | M10 | M12 | 36 | - | 2.8 |
| 10kv/7.5kN | 215 | 126 | 38 | 48 | 7 | 18 | 12 | 82 | 135 | 2-M10 | M16 | 2-Φ15 | 46 | 175 | 6.0 |
| 10kV/20kN | 215 | 110 | 46 | 65 | 14 | 22 | 18 | 160 | 192 | 4-M12 | M16 | 4-Φ15 | 76 | 155 | 10.9 |
| 10kv/20kN | 215 | 110 | 46 | 65 | 14 | 22 | 18 | 160 | 160 | 4-M12 | M16 | 4-Φ15 | 76 | 125 | 10.9 |
| ZLD-20F | 315 | 143 | 46 | 80 | 14 | 22 | 18 | 128 | 195 | 4-M12 | M18 | 4-Φ18 | 76 | 155 | 16 |
