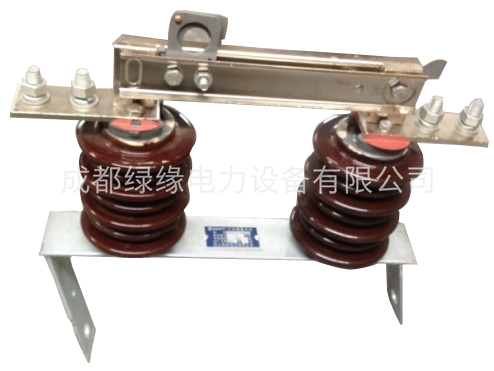

GW9-12FG/630A型戶外單極隔離開關
一、結構簡介
GW9-12FG/630A型戶外單極隔離開關(以下簡稱為開關)適用于12千伏高壓輸配電線路上，用以切斷和閉合無負載有電壓的單相或三相電路。
開關供三相線路系統單相使用，其結構簡單、經濟、使用方便。開關的額定電流有：200A；400A；600A和1000A。他們皆有底座、支柱絕緣子、導電部分和機構部分組成。采用閘刀式結構分合閘達到切斷和閉合線路，每相閘刀由兩片導電片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘所需要的接觸壓力。開關分合閘時用絕緣棒操作機構部分便可以進行合閘運動。閘刀由自鎖裝置。
二、使用環境條件和主要技術參數
1.使用環境條件
1.1、海拔高度不超過4000米；
1.2、環境溫度：最高環境溫度不高于+40℃；
最低環境溫度不低于-30℃；
1.3、戶外風速不超過35米/秒；
1.4、地震烈度不超過8級；
1.5、安裝場所應無嚴重影響開關絕緣和導電能力的氣體，蒸汽、化學性質沉積、鹽霧、灰塵污垢其他爆炸性、侵蝕性介質。
1.6、安裝場所應無頻繁的劇烈振動。
三、運輸與保管
1.本開關經制造廠以單相形式裝配，調整、試驗合格后按一定規格包裝。
2.運輸時不得倒置，不得受到強烈震動和碰撞。
3.開關運行目的地后，包裝木箱應無松散、損壞現象方可。
主要技術參數
表一
|
型號 |
額定電壓 |
額定電流(A) |
極限通過電流（KA） |
10秒熱穩定電流（KA） |
|
|
峰值 |
有效值 |
||||
|
GW9-12FG |
10 |
200 |
5 |
9 |
5 |
|
15 |
|||||
|
10 |
400 |
21 |
15 |
10 |
|
|
15 |
|||||
|
10 |
600 |
35 |
25 |
14 |
|
|
15 |
|||||
|
10 |
1000 |
50 |
35 |
20 |
|
|
15 |
|||||
表二
|
型號 |
接觸壓力 |
|
GW9-12FG/200 |
32-36 |
|
GW9-12FG/400 |
32-36 |
|
GW9-12FG/630 |
34-38 |
|
GW9-12FG/1000 |
50-60 |
