GCD隔離開關
一、產品介紹

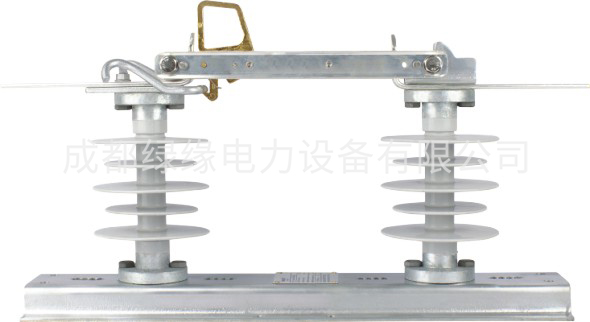

GCD隔離開關是戶外柱上單相隔離開關，它為維護人員提供一個可見斷口，也可以作為一個分段點。其結構為雙柱式隔離開關，絕緣子用螺栓鎖在一個熱侵鋅防腐處理的底座上，拉動拉環就可以操作隔離開關，隔離刀打開后的限位默認處于160°（可在現場更改為90°或去除成沒有限位）。在安裝GCD隔離開關關時，可選配安裝背板，安裝時該板可夾在橫擔上固定開關。
二、安全事項
1、負責安裝維護和操作隔離開關的人員應持有使用說明書；
2、遵循貴公司的安全規程。
3、準備安裝、維護、操作隔離開關之前請仔細閱讀使用說明書，以免錯誤操作開關，導致不必要的人員傷亡。
4、必須由熟悉安全規程的專業人員來操作和維護開關。
說明書僅作為運行維護人員的參考資料。而不能作為此類設備安全規程培訓和實習的替代材料。
驗收
在手到隔離開關后，請仔細查看包裝箱和產品是否有明顯的破環痕跡，規格是否符合需要，并同時確認銘牌上的參數。如果發現損壞或缺件，應保存包裝箱和包裝物，立即箱承運人提交聲明文件，并主動通知就近辦事處。
三、技術參數
GCD隔離開關應用于12KV配電電網系統中，額定電流為630A,短時耐受電流20KA/4S，峰值耐受電流為50kA,工頻及雷電沖擊耐受壓均能達到海拔2000米的水平。
四、安裝注意事項
GCD隔離開關在箱和安裝時避免損壞并使用正確的操作方法。
在安裝DGD隔離開關前應再次確認一下產品是否有明顯的缺陷。例如運輸中造成的零件彎曲變形等損壞。
絕緣子是硅橡膠復合絕緣子，避免其它工件（導線、鐵板、工具等）及堅硬物與之碰撞或摩擦，以防傘裙撕裂或保護套受損而導致它的電氣性能不可靠。
GCD隔離開關是戶外柱上單相隔離開關，它為維護人員提供一個可見斷口，也可以作為一個分段點。其結構為雙柱式隔離開關，絕緣子用螺栓鎖在一個熱侵鋅防腐處理的底座上，拉動拉環就可以操作隔離開關，隔離刀打開后的限位默認處于160°（可在現場更改為90°或去除成沒有限位）。在安裝GCD隔離開關關時，可選配安裝背板，安裝時該板可夾在橫擔上固定開關。
二、安全事項
1、負責安裝維護和操作隔離開關的人員應持有使用說明書；
2、遵循貴公司的安全規程。
3、準備安裝、維護、操作隔離開關之前請仔細閱讀使用說明書，以免錯誤操作開關，導致不必要的人員傷亡。
4、必須由熟悉安全規程的專業人員來操作和維護開關。
說明書僅作為運行維護人員的參考資料。而不能作為此類設備安全規程培訓和實習的替代材料。
驗收
在手到隔離開關后，請仔細查看包裝箱和產品是否有明顯的破環痕跡，規格是否符合需要，并同時確認銘牌上的參數。如果發現損壞或缺件，應保存包裝箱和包裝物，立即箱承運人提交聲明文件，并主動通知就近辦事處。
三、技術參數
GCD隔離開關應用于12KV配電電網系統中，額定電流為630A,短時耐受電流20KA/4S，峰值耐受電流為50kA,工頻及雷電沖擊耐受壓均能達到海拔2000米的水平。
四、安裝注意事項
GCD隔離開關在箱和安裝時避免損壞并使用正確的操作方法。
在安裝DGD隔離開關前應再次確認一下產品是否有明顯的缺陷。例如運輸中造成的零件彎曲變形等損壞。
絕緣子是硅橡膠復合絕緣子，避免其它工件（導線、鐵板、工具等）及堅硬物與之碰撞或摩擦，以防傘裙撕裂或保護套受損而導致它的電氣性能不可靠。
| GCD-1-12/630A |
| GCD-1-12/1000A |
| GCD-2-12/630A |
| GCD-2-12/1000A |
