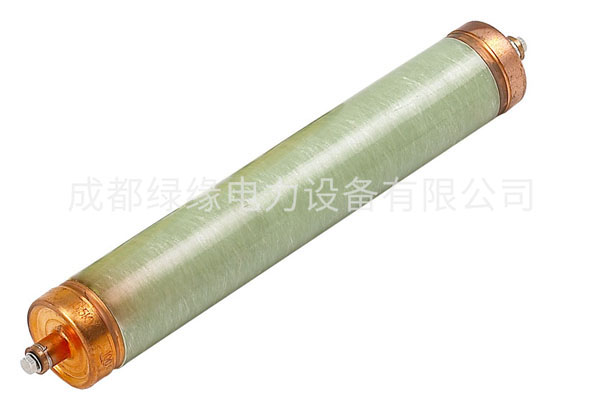

GOR5(XRNT)-15.5油浸式變壓器短路保護用高壓限流后備熔斷器
一、產品用途
GOR5(XRNT)-15.5油浸式變壓器短路保護用高壓限流后備熔斷件（以下簡稱熔斷件）適用于交流50Hz，額定電壓15.5KV，額定電流至175A的高壓戶內電力系統，作為電力變壓器的短路保護。它與GOR4(PRNT)-15.5油浸式變壓器過載保護用高壓熔斷器串聯可提供全范圍保護。
一、基本參數
|
額定電壓 KV |
熔斷器額定電流 A |
熔體額定電流 A |
外型尺寸 |
額定短路開斷電流 A |
|
17.2 |
175 |
31.5、40、50、63、80、100、125、150、175 |
圖1 |
50 |
二、型號表：
|
GOR5(XRNT)-15.5/31.5A-50KA |
|
GOR5(XRNT)-15.5/40A-50KA |
|
GOR5(XRNT)-15.5/50A-50KA |
|
GOR5(XRNT)-15.5/63A-50KA |
|
GOR5(XRNT)-15.5/80A-50KA |
|
GOR5(XRNT)-15.5/100A-50KA |
|
GOR5(XRNT)-15.5/125A-50KA |
|
GOR5(XRNT)-15.5/150A-50KA |
|
GOR5(XRNT)-15.5/175A-50KA |
