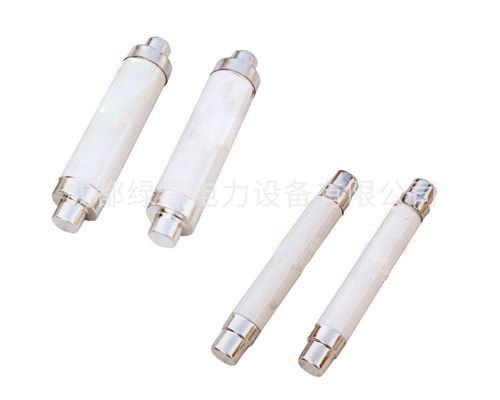

GOR4(PRNT)-15.5油浸式變壓器短路保護（高壓限流后備熔斷件）
一、產品用途
GOR4(PRNT)-15.5油浸式變壓器過載保護用高壓熔斷器(一下簡稱熔斷器)適用于交流50Hz，額定電壓15.5KV，額定電流至140A的高壓戶內電力系統，它必須與GOR5(XRNT)-15.5油浸式變壓器短路保護后備熔斷器(以下簡稱后備熔斷器)串聯才能組成作為電力變壓器的過載和短路保護，即提供全范圍保護。熔斷器在全范圍保護作用中僅用來保護變壓器二次側短路故障及小范圍的故障電流。
二、熔斷器的結構
熔斷器為插桿式結構。它由熔斷件、底座、手柄組成，熔斷件帽的一端為喇叭形，另一端為漏斗形。熔斷件插入手柄中的螺絲管內，喇叭形帽端與手柄的握柄部分通過螺紋可靠接觸。漏斗形帽通過展平帽的上端與螺絲管接觸良好，用末端螺栓加以固定。手柄插入底座，轉動手柄的鎖扣，鎖住熔斷器。
一、基本參數
|
額定電壓(KV) |
最高電壓(KV) |
熔斷器額定電流(KV) |
|
15.5 |
17.2 |
140 |
|
熔體額定電流A |
使用環境、變壓器油中 |
|
|
額定******開段電流KA 2.5 |
||
二、型號表：
|
GOR4(PRNT)-15.5/6.3A-2.5KA |
|
GOR4(PRNT)-15.5/10A-2.5KA |
|
GOR4(PRNT)-15.5/16A-2.5KA |
|
GOR4(PRNT)-15.5/25A-2.5KA |
|
GOR4(PRNT)-15.5/40A-2.5KA |
|
GOR4(PRNT)-15.5/50A-2.5KA |
|
GOR4(PRNT)-15.5/63A-2.5KA |
|
GOR4(PRNT)-15.5/100A-2.5KA |
|
GOR4(PRNT)-15.5/140A-2.5KA |
標準：
符合GB15166.3交流高壓熔斷器 噴射式熔斷器
