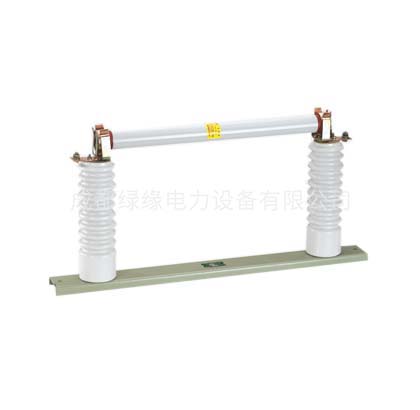

RN1-3、6、10/30-100戶內高壓限流熔斷器
一、熔體管結構
熔斷管是熔斷器的主要部件，它是由熔絲裝在瓷管中，在并瓷管中充填石英砂，兩端密封而成。額定電流在7.5A以下及額定電壓為35V的熔管，其熔絲是繞在特制的瓷芯上，如圖2.a；額定電流在7.5A以上的熔體管；其熔絲是懸掛在瓷管中。
主要技術參數
產品型號 | 型號 | 圖號 | 額定電壓(KA) | 額定電流(A) | 主要尺寸 | |||||
| A | a | L | h1 | H | b | |||||
| RN1-3/30 | RN3 | 圖7 | 3 | 30 | 216 | 400 | 450 | 155 | 235 | 108 |
| RN1-3/40 | RN3 | 40 | ||||||||
| RN1-3/50 | RN3 | 50 | ||||||||
| RN1-3/75 | RN3 | 75 | 256 | 288 | ||||||
| RN1-3/100 | RN3 | 100 | ||||||||
| RN1-6/30 | RN3 | 6 | 30 | 316 | 500 | 550 | 235 | 108 | ||
| RN1-6/40 | RN3 | 40 | ||||||||
| RN1-6/50 | RN3 | 50 | ||||||||
| RN1-6/75 | RN3 | 75 | 366 | 288 | ||||||
| RN1-10/30 | RN3 | 10 | 30 | 416 | 600 | 650 | 235 | 108 | ||
| RN1-10/40 | RN3 | 40 | ||||||||
| RN1-10/50 | RN3 | 50 | ||||||||
